THUYẾT MINH ĐỒ ÁN CÔNG NGHỆ CHẾ TẠO MÁY
I. Nhiệm vụ thiết kế:

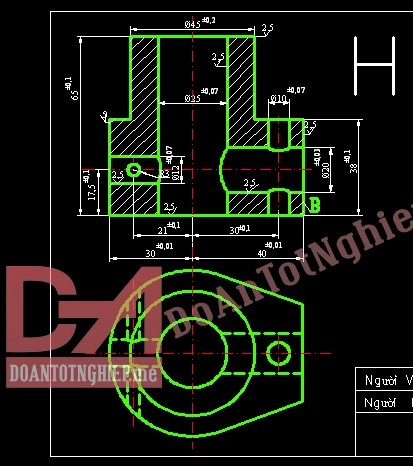

Thiết kế qui trình công nghệ gia công chi tiết thân ba ngả đảm bảo yêu cầu kỹ thuật đã cho trong bản vẽ chi tiết.
II. Phân tích chức năng làm việc của chi tiết thân ba ngả.
Thân ba ngả trên thuộc họ chi tiết dạng hộp nên chức năng của chi tiết này có thể dùng trong các van cấp  nước, nhiên liệu, cấp dầu trong các hệ thống công nghiệp khác. Nhờ các lỗ ngang dọc trên thân mà nhiên liệu được phân phối đi theo các ngả trong máy theo yêu cầu, các mặt làm việc của chi tiết  là các bề mặt trong của lỗ. Chi tiết làm việc trong điều kiện không quá phức tạp với yêu cầu kỹ thuật không cao nên ta có thể gia công chi tiết trên các máy vạn năng thông thường mà vẫn có thể đảm bảo các yêu cầu kỹ thuật đã đặt ra.
Yêu cầu kỹ thuật cơ bản.
– Độ không phẳng và độ không song song của các bề mặt chính trong khoảng 0, 05  1(mm), Ra = 5  1, 25.
– Các lỗ có độ chính xác 1  3, Ra = 2,5  0,63.
– Dung sai độ không đồng tâm của các lỗ bằng ẵ dung sai đường kính lỗ nhỏ nhất.
– Độ không vuông góc giữa mặt đầu và tâm lỗ trong khoảng 0,01  0,05 trên 100mm bán kính.
III. Phân tích tính công nghệ trong kết cấu của chi tiết.
Trên chi tiết có nhiều bề mặt phải gia công trong đó có nhiều bề mặt đòi hỏi độ chính  xác, trên chi tiết cũng có nhiều lỗ phải gia công, về cơ bản kết cấu của chi tiết có đủ độ cứng vững, kết cấu hợp lý như chiều dày thành đủ lớn, đủ diện tích, lỗ vuông góc với mặt phẳng của vách, bề mặt cần gia công không có vấu lồi. Do Vậy đảm bảo cho việc chế tạo chi tiết, đảm bảo cho chi tiết hoạt động tốt. Với chi tiết này trên ta có thể dùng phương pháp tạo phôi
Tuy nhiên kết cấu có những nhược điểm sau :
Gia công các lỗ khó khăn và khoảng cách các lỗ ngắn và không thể gia công trên máy nhiều trục chính, khi gia công khó đảm bảo độ đồng tâm của 2 lỗ  20 và 12.
Để đúc chi tiết, trong quá trình đúc tránh để rỗ khí, phôi đúc phải đảm bảo yêu cầu kỹ thuật khi đúc phải để lại lượng dư cho gia công cơ.
Với chi tiết trên mặt A là gốc kích thước vậy khi gia công cơ ta tiến hành phay mặt A trước để làm chuẩu tinh để gia công cho các nguyên công tiếp theo.
Khi gia công chi tiết này ta phải khoan lỗ  6  trên mặt trụ vậy nến ta đưa trực tiếp mũi khoan  6 vào để khoan thì sẽ bị trượt sai vị trí và gẫy mũi khoan do vậy ta có thể dùng dao phay ngón để phay lấy mặt phẳng sau đó ta mới khoan hoặc ta có thể dùng mũi khoan tôn ( đầu khoan có dạng chữ V ngược) để khoan mồi khoảng 5  10 (mm) để định vị sau đó ta mới khoan lỗ  6 .
IV. Xác định dạng sản xuất.
Việc định dạng sản xuất dựa vào trọng lượng của chi tiết và sản lượng chi tiết hàng năm.
1) Tính trọng  lượng của chi tiết.
-*) Thể tích chi tiết:
Để tính được thể tích của chi tiết ta chia chi tiết ra làm nhiều phần để tính các Vi
V = V1 + V2 + V3 – V4 – V5.
V1 : Thể tích khối trụ  45mm cao 30mm.
V2 : Thể tích hình thang đáy lớn 60mm đáy nhỏ 40mm cao 35mm.
V3 Thể tích nửa trụ 60mm cao 35mm.
V4 : Thể tích trụ rỗng 25mm cao 65mm.
V5 : Thể tích trụ rỗng 25mm dài 27.5mm.

V1  =
V3 =
V2 = 36(60+40)/2 =1800(mm3).
V4 =
V5 =

V = V1 + V2 + V3 – V4 – V5.= 53473,1(mm3).=0,535(dm3).
– Khối lượng riêng của gang :  = 7,852 kg/dm3.
*) Trọng lượng của chi tiết.                     Q = .V
Vậy Q = 0,535.7,852 = 4,2 (kg)
2) Sản lượng chi tiết:
Sản lượng chi tiết hàng năm được xác định theo công thức :

N – Số chi tiết được sản xuất trong 1 năm.
N1 – Số sản phẩm được giao N1 = 1780 (Sp/năm).
m – Số chi tiết trong 1 sản phẩm, (m =1).
– Số chi tiết được chế tạo thêm để dự trữ ( lấy  = 6%).
– Tính đến tỷ lệ % phế phẩm ( = 5%).
